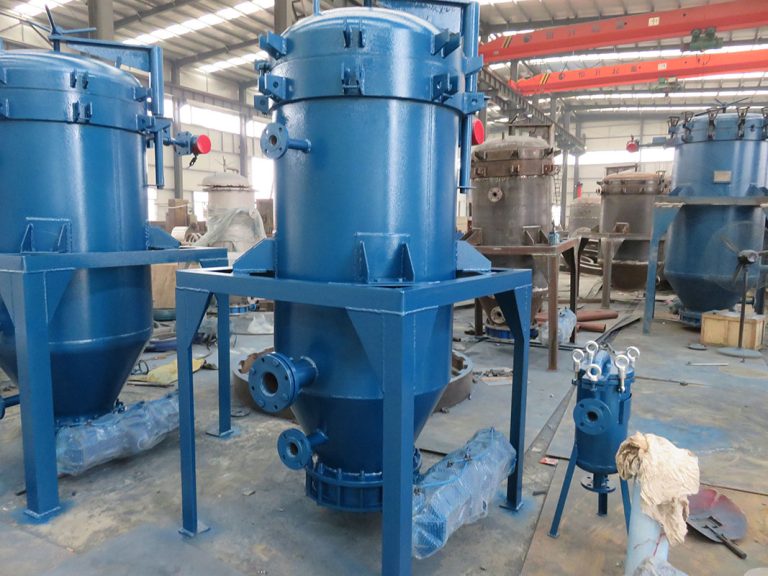

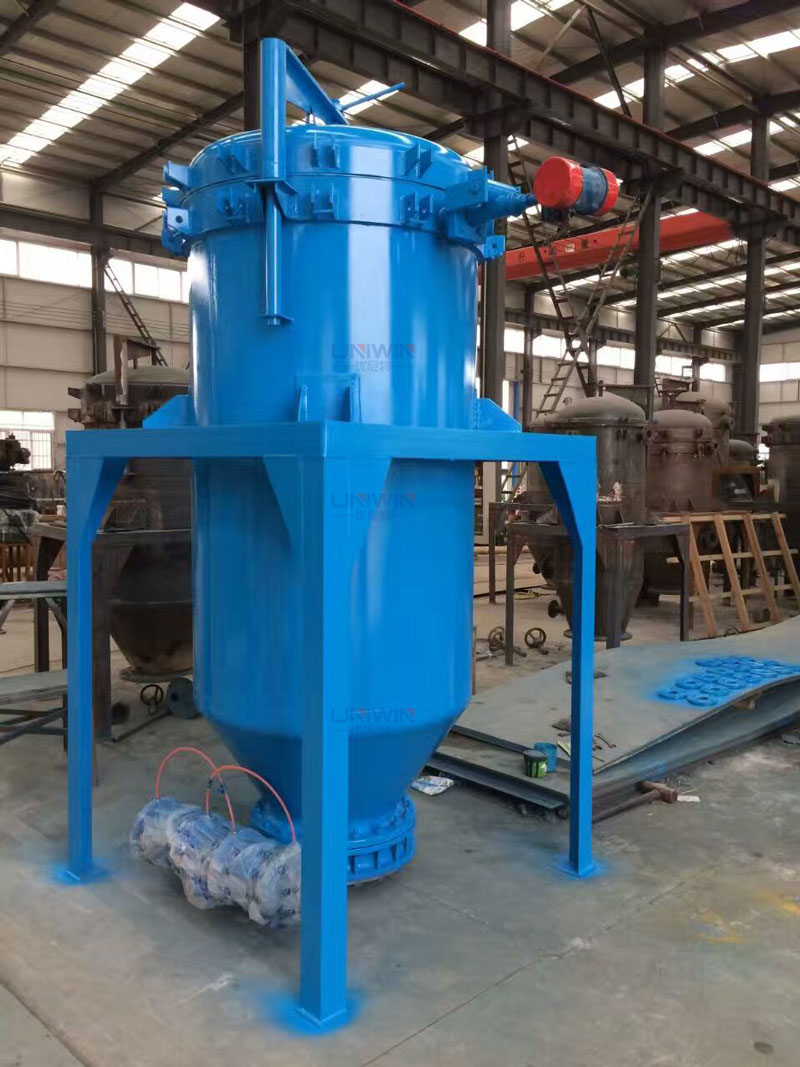

Introduction du filtre à feuilles vertical
Le filtre à feuilles à pression verticale est un équipement de clarification et de filtration de précision à haute efficacité, à économie d'énergie et à fonctionnement étanche. Le VPLE (filtre à feuilles à pression verticale) adopte une plaque filtrante double face et est installé verticalement, ce qui non seulement réduit le coût de l'équipement, mais crée également des conditions favorables à une décharge rapide des scories.
Le filtre à feuilles vertical est particulièrement adapté aux cas où la viscosité du résidu de filtrage n'est pas élevée ou lorsque le processus de décharge humide est adopté. Avec la même surface de filtrage, le volume des autres équipements de filtrage fermés est réduit de 40%, et il est installé verticalement, ce qui est pratique pour la vibration et l'évacuation des scories.

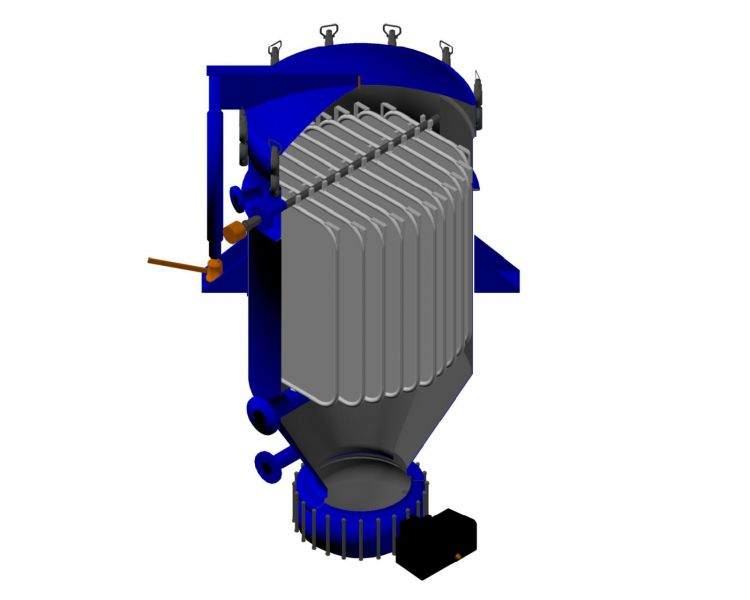

Principe de fonctionnement du filtre à feuilles vertical
La pompe du filtre à feuilles à pression verticale introduit le liquide à filtrer dans le réservoir pour le remplir. Sous l'effet de la pression, les impuretés solides contenues dans le filtrat sont interceptées par la plaque de filtrage sur le liquide filtré et forment le gâteau de filtration sur la plaque de filtrage. Le liquide filtré entre dans le réservoir de décharge à travers la maille du filtre afin d'obtenir un filtrat clair.
Avec l'augmentation du temps de filtration, de plus en plus d'impuretés solides sont piégées sur le tamis, ce qui augmente l'épaisseur du gâteau de filtration. Par conséquent, la résistance de la filtration augmente et la pression dans le réservoir s'accroît. Lorsque la pression atteint une certaine valeur, la scorification est nécessaire et il faut alors arrêter l'alimentation du filtrat dans le tube, et souffler l'air comprimé dans le réservoir par le tube de trop-plein, presser le filtrat dans l'autre réservoir et sécher le gâteau de filtration. Arrêtez l'air comprimé, videz l'air du réservoir sans pression, tournez le volant, ouvrez la tête, sortez la plaque filtrante, démarrez le vibrateur pour faire vibrer la feuille filtrante et déplacer le gâteau de filtre sur la plaque filtrante.
Caractéristiques et avantages du filtre à feuilles vertical

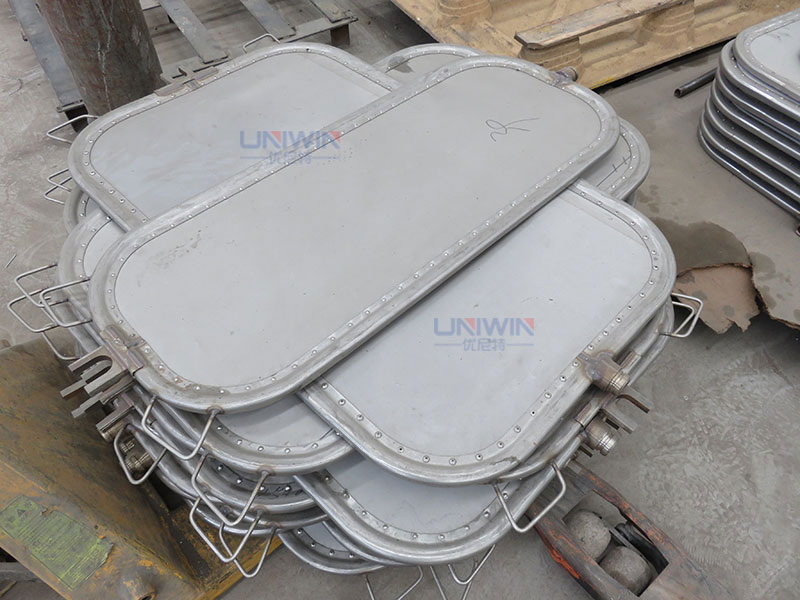

L'élément filtrant vertical est constitué d'un tamis composite en acier inoxydable, qui présente les caractéristiques suivantes : résistance à la corrosion, facilité de nettoyage et longue durée de vie (2 à 3 ans), ce qui est bien mieux que le tissu filtrant traditionnel, qui n'est pas susceptible de boucher les trous et dont le coût de maintenance est faible.
L'oléoduc est relié à un filtre entièrement fermé. Comparé au filtre à ciel ouvert du filtre traditionnel à plaques et à cadres, le matériau filtrant entièrement fermé n'est pas pollué, ne se volatilise pas, a une faible perte de matériau et une meilleure qualité.
L'écran du filtre à feuilles vertical est nettoyé une fois par mois, et il n'est pas nécessaire de remplacer l'écran au bout de trois ans d'utilisation normale. Par rapport au filtre à plaques et à cadres traditionnel, le filtre à feuilles sous pression doit être nettoyé une fois après le filtrage, et le tissu filtrant doit être remplacé tous les 3 à 5 jours, ce qui réduit les coûts de main-d'œuvre et les coûts de production.
Le filtre-presse à feuilles vertical est équipé d'un dispositif d'évacuation des scories par vibration, qui permet d'évacuer automatiquement les scories, sans qu'il soit nécessaire de les évacuer manuellement. Comparé au filtre traditionnel à plaques et à cadres qui nécessite un enlèvement manuel des scories, le filtre à feuilles vertical présente un degré élevé d'automatisation, ce qui permet de gagner du temps. L'efficacité de la production est améliorée et le coût de production est réduit.
Paramètres du filtre à feuilles vertical
| Modèle | Zone de filtrage | Diamètre du canon | Diamètre d'entrée et de sortie | Poids |
|---|---|---|---|---|
| LYL-4 | 4m² | 600mm | Dn50/80 | 480 kg |
| LYL-8 | 6. 5m² | 650mm | Dn50/80 | 800 kg |
| LYL-15 | 15m² | 900mm | Dn50/80 | 1.5t |
| LYL-20 | 20m² | 1100mm | Dn50/80 | 1.8t |
| LYL-25 | 25m² | 1100mm | Dn50/80 | 2.1t |
| LYL-30 | 30m² | 1200mm | Dn50/80 | 2.5t |
| LYL-40 | 40m² | 1300mm | Dn70/80 | 3.4t |
| LYL-50 | 50m² | 1400mm | Dn80/80 | 3.8t |
Applications du filtre à feuilles à pression verticale
Pétrochimie : polyéther, diesel, huile lubrifiante, huile blanche, huile de transformateur
Huile minérale et huile de base : ester de dibutyle, ester de dioctyle
Graisse : pétrole brut, huile de dérive, huile de gazéification, huile d'hivernage, etc.
Aliments : gélatine, huile de salade, amidon, sirop, glutamate monosodique, lait, etc.
Produits pharmaceutiques : peroxyde d'hydrogène, vitamine C, glycérine, etc.
Revêtements : vernis, peinture à la résine, laque véritable, vernis 685, etc.

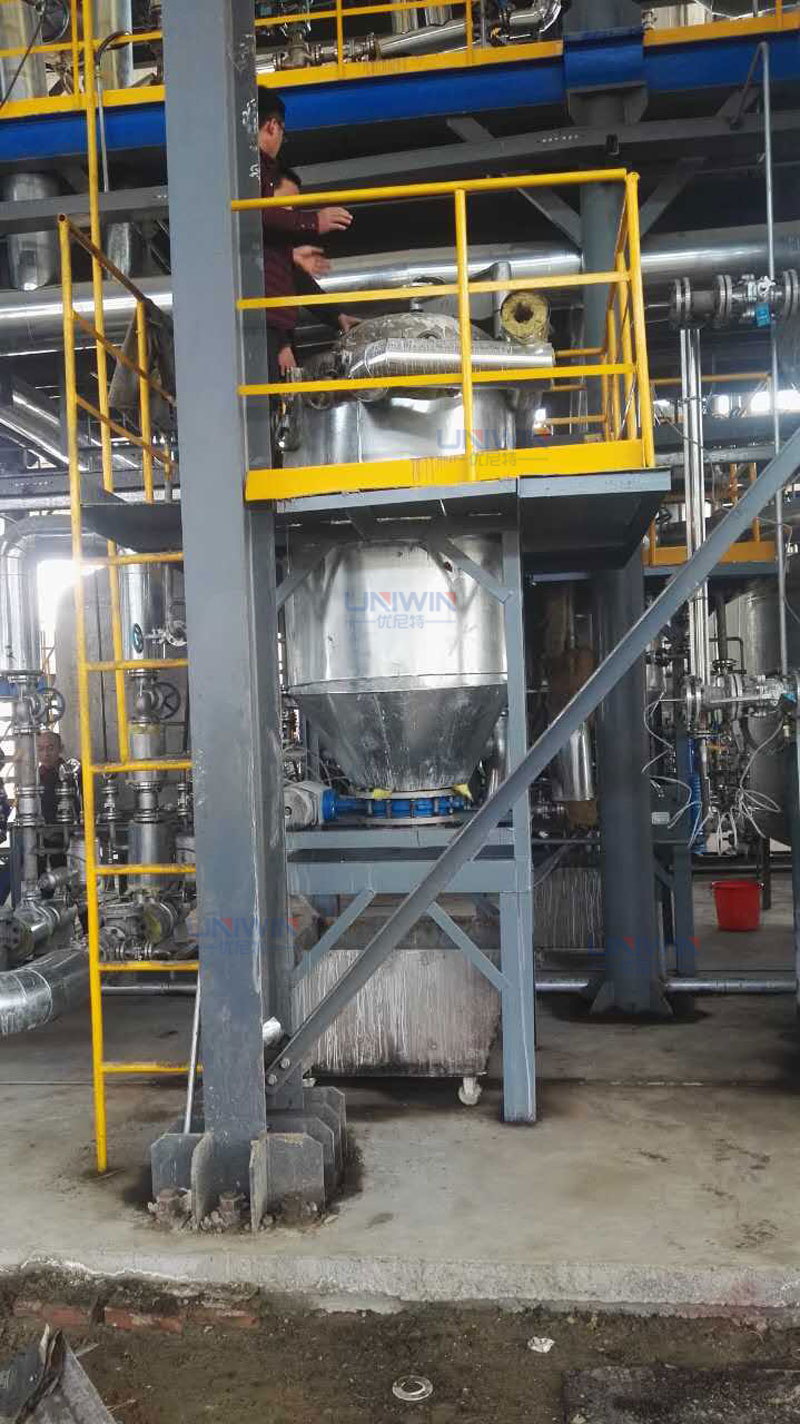

Site d'application des filtres à feuilles verticaux
Atelier
