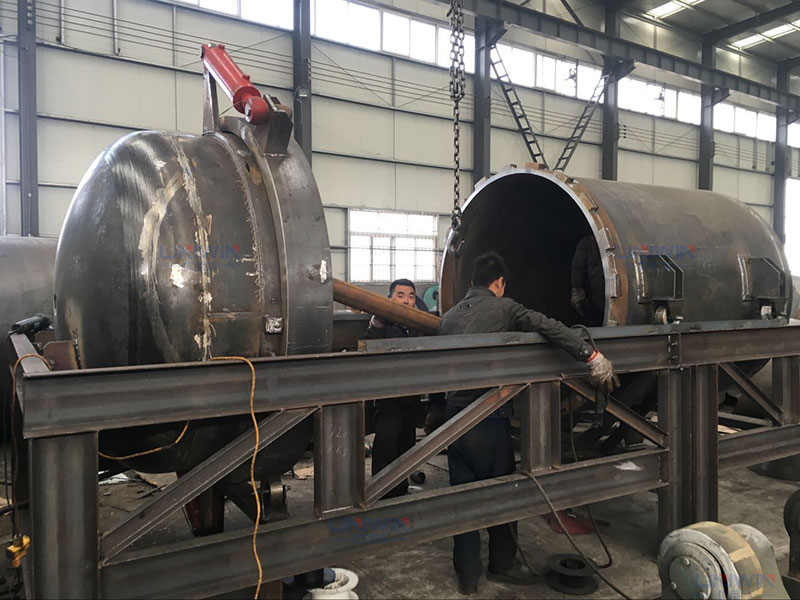

Qu'est-ce qu'un filtre à feuilles à pression horizontale ?
Le filtre à feuilles à pression horizontale (HPLF) est conçu pour l'automatisation PLC et utilise l'interception de la pression pour retenir les impuretés solides sur le tamis du filtre. Après la filtration, le filtrat entre dans le tuyau de sortie du liquide et s'écoule, complétant ainsi la séparation solide-liquide.Le filtre à feuilles à pression horizontale (HPLF) est conçu pour l'automatisation PLC et utilise l'interception de la pression pour retenir les impuretés solides sur le tamis du filtre. Après la filtration, le filtrat entre dans le tuyau de sortie du liquide et s'écoule, complétant ainsi la séparation solide-liquide.

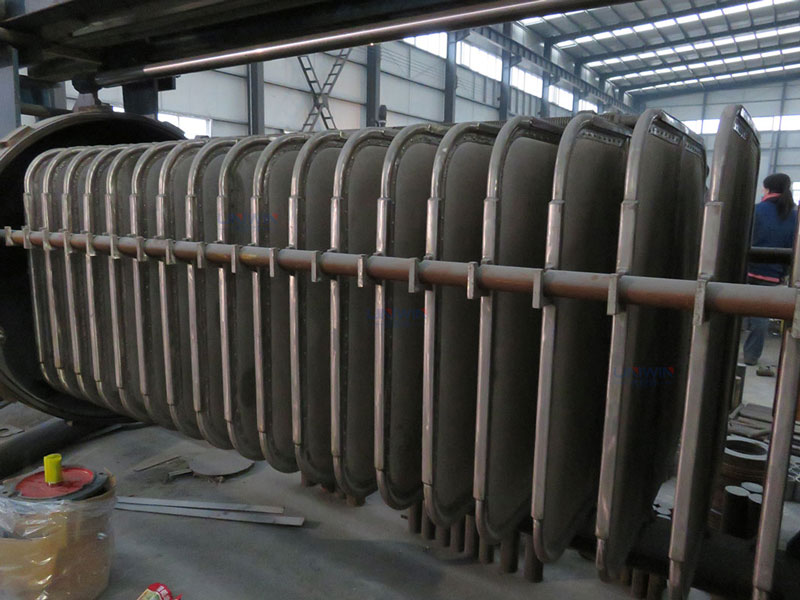

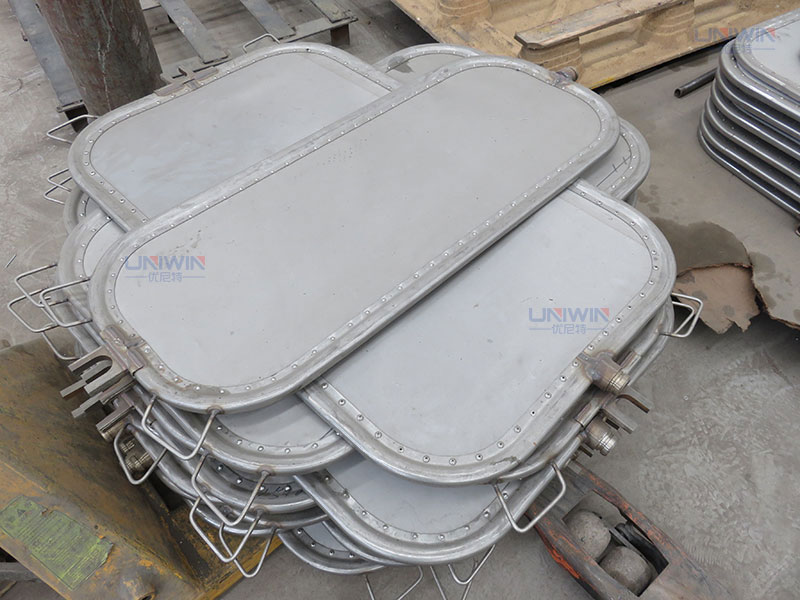

Comme pour le filtre à feuilles à pression verticale (VPLF), les feuilles sont fabriquées en acier inoxydable SS304 ou SS316, qui est durable et a un bon effet anti-corrosion et antirouille. La taille des cuves peut aller jusqu'à 2000 mm de diamètre, ce qui permet d'obtenir une surface de filtration allant jusqu'à 100 m2.
Le HPLF est complètement fermé pour le filtrage et l'évacuation afin d'éliminer les fuites d'eau et de ne pas polluer l'environnement. L'élimination des scories par vibration réduit l'intensité du travail, les feuilles de filtre du HPLE sont automatiquement retirées pour faciliter l'observation et l'élimination des scories, le système d'affichage de la pression utilise un contrôle hydraulique pour réaliser un fonctionnement automatisé.
Quel est le principe de fonctionnement du filtre à feuilles horizontal ?
La pompe d'alimentation introduit le liquide à filtrer dans le réservoir du filtre à feuilles horizontal pour le remplir. Sous l'effet de la pression, les impuretés solides contenues dans la boue sont interceptées par la plaque de filtrage et forment le gâteau de filtration sur la plaque de filtrage. Le liquide filtré entre dans le réservoir de décharge à travers la maille du filtre afin d'obtenir un filtrat clair.

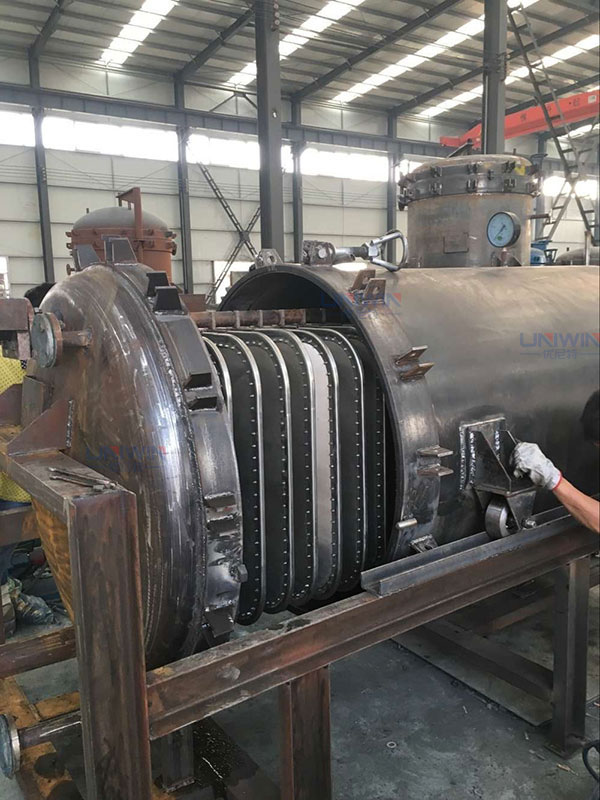

Avec l'augmentation du temps de filtration, de plus en plus d'impuretés solides sont piégées sur le tamis, ce qui augmente l'épaisseur du gâteau de filtration. Par conséquent, la résistance de la filtration augmente et la pression dans le réservoir s'accroît. Lorsque la pression atteint une certaine valeur, la scorification est nécessaire et il faut alors arrêter l'alimentation du filtrat dans le tube, et souffler l'air comprimé dans le réservoir par le tube de trop-plein, presser le filtrat dans l'autre réservoir et sécher le gâteau de filtration. Arrêtez l'air comprimé, videz l'air du réservoir sans pression, tournez le volant, ouvrez la tête, sortez la plaque filtrante, démarrez le vibrateur pour faire vibrer la feuille filtrante et déplacer le gâteau de filtre sur la plaque filtrante.
Processus de fonctionnement du filtre à feuilles horizontal à pression :
Le processus de filtration comporte cinq étapes principales, à savoir l'inspection, l'emballage, la circulation, la filtration, la vidange et le soufflage du gâteau de filtration. Assurez-vous que toutes les vannes sont fermées lors du contrôle. Lors du remplissage du réservoir, la vanne de la pompe et la vanne de trop-plein doivent être ouvertes pour permettre l'entrée du liquide. Lors de la circulation, ouvrez la vanne de circulation et fermez la vanne de trop-plein pour démarrer la circulation. Lors du filtrage, observez que le liquide dans le miroir central devient clair et ouvrez la vanne de liquide clair pour commencer le filtrage.
Dans le processus de vidange et de soufflage du gâteau de filtre, il faut d'abord filtrer pendant un certain temps, puis décharger les scories. Lors du déchargement des scories, il ne doit pas y avoir de pression dans le réservoir, puis démarrer le mécanisme hydraulique, ouvrir la tête, retirer la grille du filtre et décharger les scories.
Filtre à feuilles horizontal
| Modèle | Surface du filtre m2 | Diamètre du cylindre (mm) | Pression de travail Mpa | Température de fonctionnement ℃ | Graisse | Résine | Boissons |
|---|---|---|---|---|---|---|---|
| XY-W-5 | 5 | Ø900 Ø1200 Ø1400 Ø1500 Ø1600 Ø1700 Ø1800 Ø2000 | 0.4 | 150 | 0.2 | 0.7 | 0.8 |
| XY-W-10 | 10 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-15 | 15 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-20 | 20 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-25 | 25 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-30 | 30 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-35 | 35 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-40 | 40 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-45 | 45 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-50 | 50 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-60 | 60 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-70 | 70 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-80 | 80 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-90 | 90 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-100 | 100 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-120 | 120 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-140 | 140 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-160 | 160 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-180 | 180 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-200 | 200 | 0.4 | 150 | 0.2 | 0.7 | 0.8 |
Application du filtre à feuilles à pression horizontale
- Gâteau de filtration sec, gâteau de filtration semi-sec et récupération du filtrat clarifié
- Matériaux chimiques tels que le soufre, l'aluminium sulfuré, les composés composites d'aluminium, les plastiques, les intermédiaires de teinture, les liquides de blanchiment, les additifs pour huiles lubrifiantes, le polyéthylène, la mousse alcaline, etc.
- L'industrie alimentaire peut être utilisée pour le jus de sucre, l'huile, le déparaffinage, la décoloration, le dégraissage, etc.
Quelle est la différence entre les filtres à feuilles à pression verticale et les filtres à feuilles à pression horizontale ?
La principale différence entre les filtres à feuilles à pression verticale (VPLF) et les filtres à feuilles à pression horizontale (HPLF) réside dans leur orientation et leurs caractéristiques de conception. Voici les principales différences entre ces deux types de filtres :
Différents champs d'application : Les filtres à feuilles horizontaux conviennent aux matériaux de haute viscosité et sont utilisés lorsque le résidu du filtre n'est pas facile à secouer et à décharger, tandis que les filtres à feuilles verticaux ne conviennent pas aux matériaux de haute viscosité.

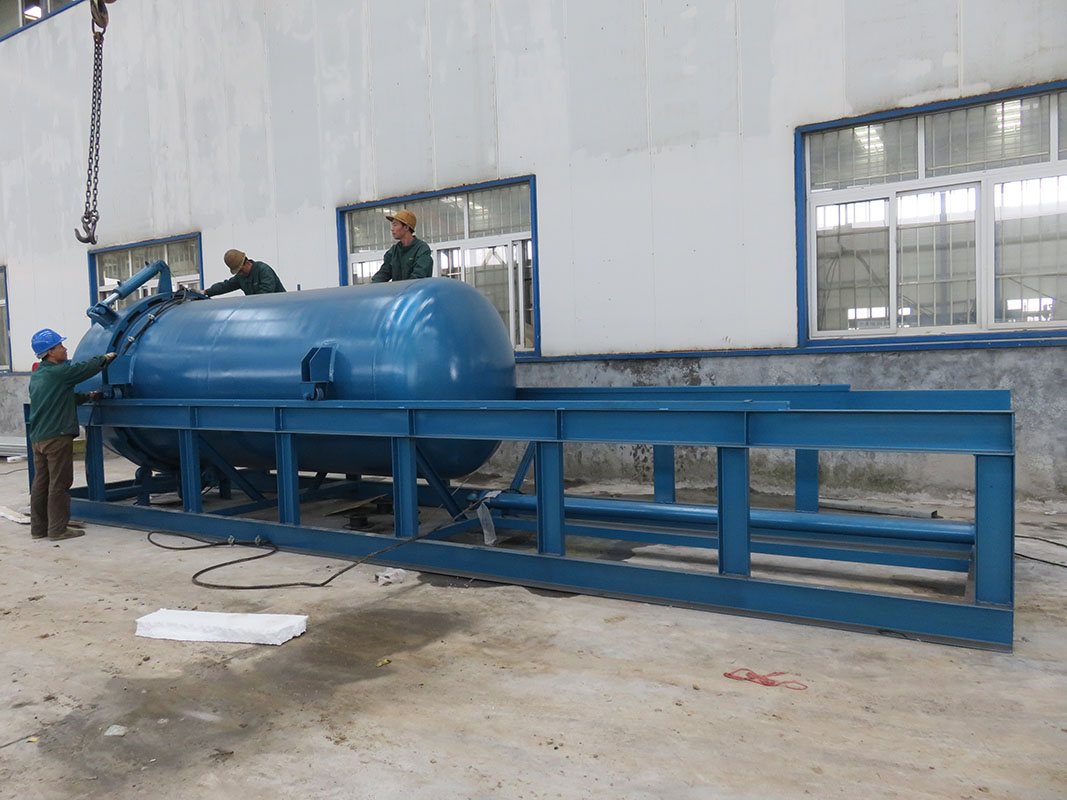

La structure est différente : le filtre à pression horizontal est conçu comme un cylindre horizontal, et le filtre à lame vertical est conçu comme un cylindre vertical.
Les méthodes d'ouverture de la tête du réservoir sont différentes : les filtres à feuilles horizontaux ont deux méthodes d'ouverture : l'ouverture hydraulique et l'ouverture manuelle, et les différentes méthodes d'ouverture dépendent du modèle. Le filtre à feuilles vertical ne peut pas choisir la méthode d'ouverture en fonction des différents modèles. Il dispose uniquement d'un levier rotatif manuel.
La surface au sol est différente : le filtre à feuilles horizontal doit être retiré dans son ensemble pour décharger les scories, ce qui lui confère un espace et une surface considérables, tandis que le filtre-presse vertical occupe une surface relativement petite, mais a une hauteur verticale plus élevée.

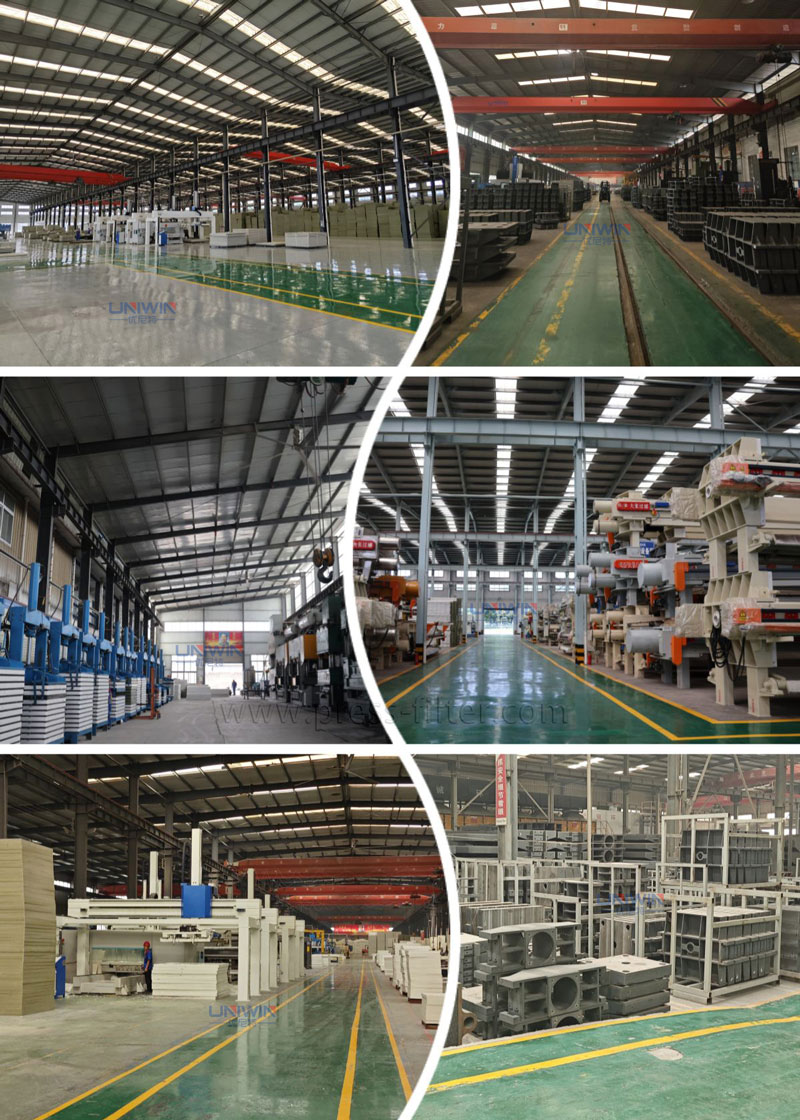

Atelier
