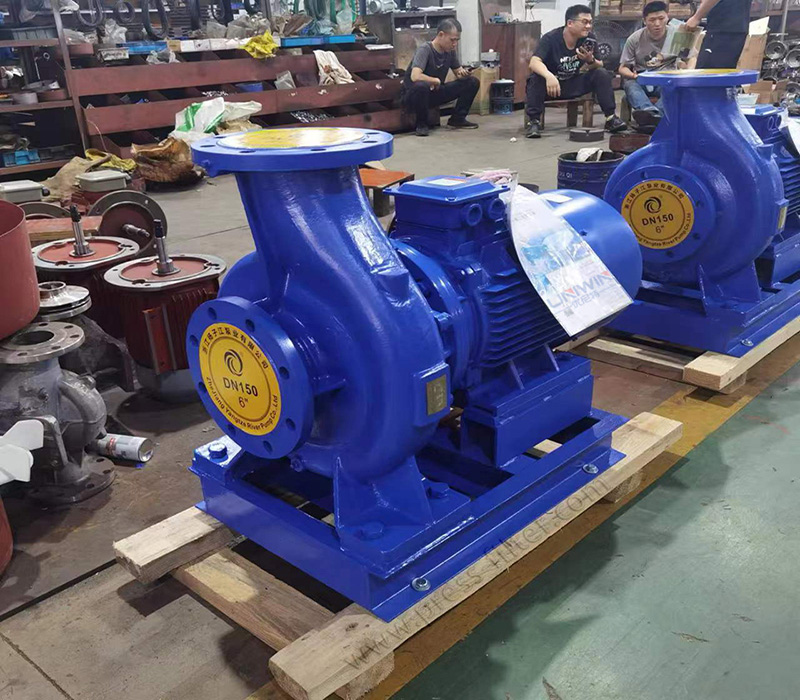

Introduction de la pompe centrifuge horizontale pour le filtre-presse
La pompe centrifuge horizontale de type ISW, souvent utilisée dans les applications de filtre-presse, est le fruit de la fusion structurelle unique de la pompe centrifuge de type IS et de la pompe verticale. Cette pompe est un produit hautement efficace et économe en énergie, soigneusement conçu conformément à la norme internationale ISO2858 et à la norme nationale révisée pour les pompes centrifuges de pipeline, JB/T53058-93.
S'appuyant sur des modèles hydrauliques nationaux avancés, la pompe fait l'objet d'une optimisation et d'une conception. Parallèlement, en fonction des différentes températures de fonctionnement et des différents milieux, des produits dérivés tels que les pompes à eau chaude, les pompes à haute température, les pompes chimiques et les pompes à huile ont été développés à partir du type ISW. Ces pompes sont désormais reconnues comme des produits standard nationaux.

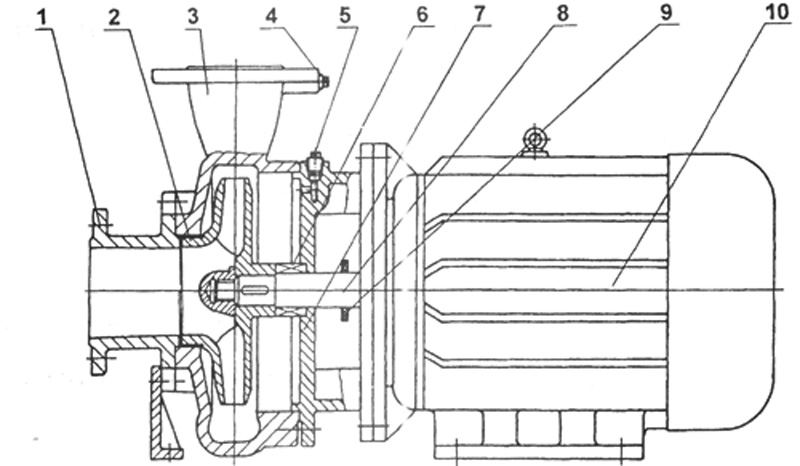

Schéma de la structure de la pompe centrifuge horizontale de type ISW
1. Chambre d'inhalation
2. Roue
3. Corps de pompe
4. Retirer le bouchon de pression
5. Bouchon de purge
6. Garniture mécanique
7. Couvercle de la pompe
8. Arbre de pompe
9. Bague de retenue d'eau
10. Moteur de la série Y
Pompe centrifuge horizontale Modèle Signification
Par exemple : ISW100-160(I)AB
Pompe centrifuge horizontale ISW
100-Diamètre nominal de l'entrée et de la sortie de la pompe (mm)
160 Diamètre nominal de la roue (mm)
Classification du trafic I
Roue AB après la première et la deuxième coupe
Paramètres de la pompe centrifuge pour filtre-presse
| Modèle | Calibre (mm) | Débit (m3/h) | Débit (L/S) | Ascenseur (m) | Efficacité (%) | Vitesse (r/min) | Puissance du moteur (KW) | NPSH(r) requis |
|---|---|---|---|---|---|---|---|---|
| 15-80 | 15 | 1.1 | 0.3 | 8.5 | 26 | 2800 | 0.18 | 2.3 |
| 20-110 | 20 | 1.8 | 0.5 | 16 | 25 | 2800 | 0.37 | 2.3 |
| 20-160 | 20 | 1.8 | 0.5 | 33 | 19 | 2900 | 0.75 | 2.3 |
| 25-125 | 25 | 2.8 | 0.78 | 20.6 | 28 | 2900 | 0.75 | 2.3 |
| 32-125 | 32 | 3.5 | 0.97 | 22 | 40 | 2900 | 0.75 | 2.3 |
| 40-100 | 40 | 4.4 | 1.22 | 13.2 | 48 | 2900 | 0.55 | 2.3 |
| 50-100 | 50 | 8.8 | 2.44 | 13.6 | 55 | 2900 | 1.1 | 2.3 |
| 65-100 | 65 | 17.5 | 4.86 | 13.7 | 67 | 2900 | 1.5 | 2.5 |
| 80-100 | 80 | 35 | 9.72 | 13.8 | 67 | 2900 | 3 | 3 |
| 100-100 | 100 | 70 | 19.4 | 13.6 | 66 | 2900 | 5.5 | 4.5 |
| 125-100 | 125 | 96 | 26.7 | 13 | 82 | 2900 | 11 | 4 |
| 150-125 | 150 | 96 | 26.7 | 22.6 | 66 | 2900 | 11 | 4 |
Veuillez nous consulter pour plus de modèles
Applications de la pompe centrifuge horizontale de type ISW
1. La pompe centrifuge de pipeline de type ISW est conçue pour transporter de l'eau propre et d'autres fluides qui partagent des caractéristiques physiques et chimiques similaires à celles de l'eau propre. Elle est idéale pour l'approvisionnement et le drainage de l'eau industrielle et urbaine, la pressurisation de l'eau des immeubles de grande hauteur, l'arrosage des jardins, la pressurisation du système d'incendie et l'intégration des équipements. La température maximale de fonctionnement est T : ≤80℃.
2. La pompe de type ISWR (WRG), conçue pour la circulation d'eau chaude (haute température), est largement utilisée dans des secteurs tels que l'énergie, la métallurgie, les produits chimiques, les textiles, la production de papier et l'hôtellerie. Elle facilite la circulation sous pression de l'eau chaude à haute température dans les chaudières et les systèmes de chauffage urbain. L'ISWR a une température de fonctionnement maximale de T : ≤120℃, tandis que le WRG peut fonctionner jusqu'à T : ≤240℃.
3. La pompe chimique horizontale ISWH est conçue pour transporter des liquides corrosifs sans particules solides et dont la viscosité est proche de celle de l'eau. Elle convient aux industries telles que le pétrole, les produits chimiques, la métallurgie, l'énergie, le papier, l'alimentation, les produits pharmaceutiques et les fibres synthétiques. Sa plage de température de fonctionnement est T : -20℃ à 120℃.
4. La pompe à huile horizontale ISWB est spécialisée dans le transport de produits pétroliers tels que l'essence, le diesel et le kérosène. Elle fonctionne dans une plage de température de T : -20℃ à 120℃.

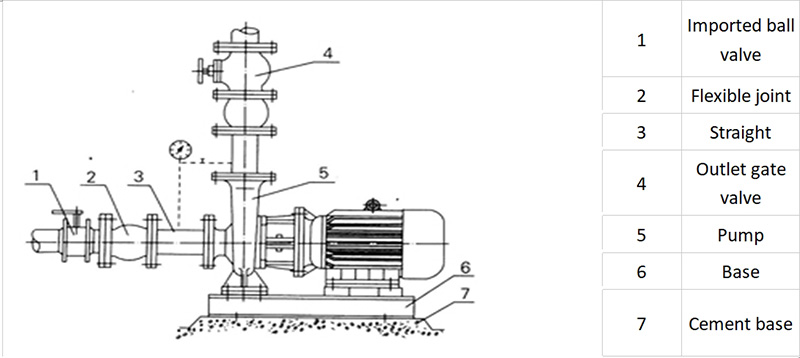

Installation des pompes centrifuges horizontales
1. Avant l'installation, inspecter soigneusement le corps de la pompe pour vérifier qu'il n'y a pas d'objets durs afin d'éviter d'endommager la roue et le corps de la pompe en cours d'utilisation.
2. Pendant l'installation, ne pas ajouter de volume de gestion de la tuyauterie à la pompe, car cela pourrait déformer la pompe et entraver son fonctionnement normal.
3. Fixer fermement les boulons d'ancrage afin d'éviter toute perturbation des performances de la pompe due aux vibrations lors de la mise en service.
4. Installez des vannes de régulation sur les conduites d'entrée et de sortie de la pompe. En outre, placez un manomètre à proximité de la sortie de la pompe pour vous assurer que la pompe fonctionne dans les limites de ses paramètres de fonctionnement spécifiés et qu'elle conserve son bon fonctionnement.
5. Si un clapet anti-retour est présent dans la canalisation de refoulement, il doit être placé au-delà du robinet-vanne.
