Comment fonctionne le système de lavage automatique des toiles filtrantes ?

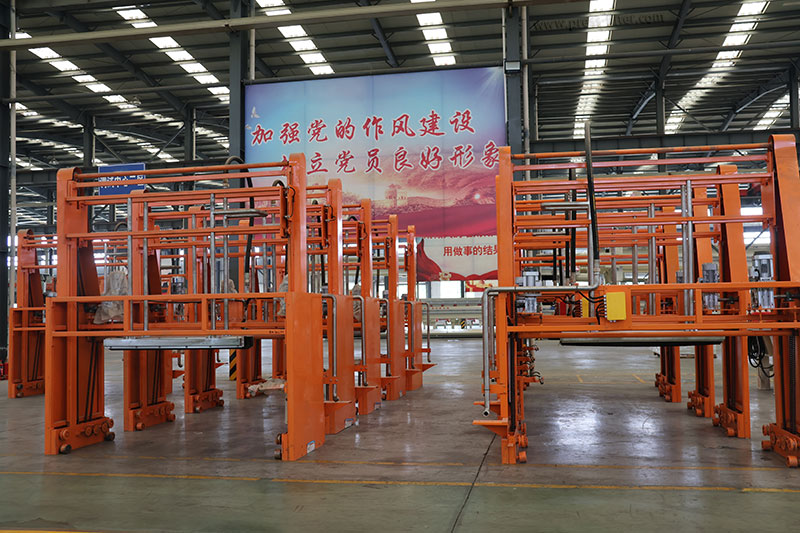

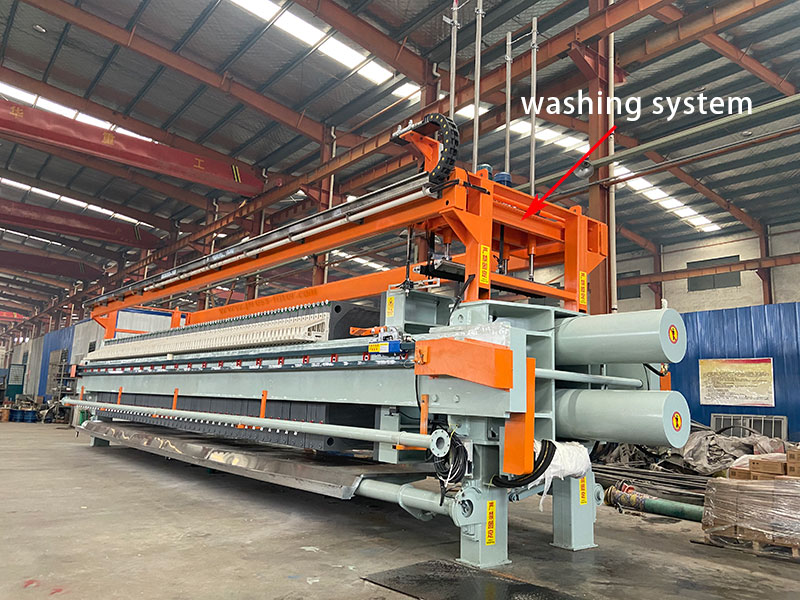

Le système de lavage automatique du tissu filtrant du filtre-presse est un dispositif auxiliaire permettant un nettoyage efficace du tissu filtrant. Son objectif principal est de garantir que le tissu filtrant conserve une bonne perméabilité à l'eau et de bonnes performances de filtration pendant le fonctionnement continu et d'éviter d'affecter l'efficacité de la filtration en raison de résidus de gâteau de filtration ou d'obstruction. Son fonctionnement et ses composants sont décrits ci-dessous.

Composants principaux du système de lavage

Pompe à eau haute pression
Fournit une forte pression d'eau pour laver le gâteau de filtration résiduel et les impuretés à la surface du tissu filtrant.

Buse de nettoyage (système à tige de pulvérisation)
Installé sur l'appareil mobile, il peut se déplacer le long du tissu filtrant et pulvériser de l'eau à haute pression pour nettoyer le tissu filtrant sur toute sa surface.

Rail de guidage mobile et système de moteur
Contrôler la buse pour qu'elle se déplace à une vitesse uniforme le long de la surface du tissu filtrant afin d'obtenir un rinçage réciproque automatique.

Système de contrôle (PLC)
Réglez les paramètres tels que le cycle de nettoyage, la pression, la durée, etc. pour obtenir un fonctionnement entièrement automatique ou semi-automatique.
Dans des applications spécifiques, le système de contrôle peut réaliser un contrôle automatique de toutes les opérations de nettoyage. En outre, le système de contrôle se caractérise par une conception scientifique, un fonctionnement pratique et une grande efficacité. En utilisant le système de contrôle, les utilisateurs peuvent effectuer le réglage scientifique des paramètres pertinents via l'écran tactile en fonction de leurs besoins réels de nettoyage, et améliorer l'efficacité et l'effet du nettoyage.

Processus de fonctionnement du système de lavage

Fin de la filtration, ouverture des plaques filtrantes
Lorsqu'un cycle de filtration est terminé, l'extracteur de plaques du filtre-presse sépare les plaques du filtre dans l'ordre, et le tissu filtrant est suspendu ou étiré pour laisser de l'espace pour le nettoyage.

Lancer le programme de nettoyage
Le système de contrôle reçoit un signal et démarre la pompe à eau à haute pression et le dispositif de déplacement de la buse.

Nettoyage de la buse en mouvement
L'eau à haute pression est pulvérisée par la buse en forme d'éventail ou en ligne droite, et la buse de nettoyage se déplace de haut en bas ou de gauche à droite pour rincer complètement la surface du tissu filtrant.

Collecte et évacuation des eaux usées
La saleté lavée s'écoule dans le bac de récupération situé en dessous avec le flux d'eau pour un traitement centralisé.

Nettoyage répété (si réglé)
Plusieurs cycles de nettoyage ou plusieurs allers-retours peuvent être programmés pour garantir que le tissu filtrant est aussi propre qu'à l'état neuf.

Principaux avantages

• Prolonger la durée de vie du tissu filtrant : réduire la fréquence des nettoyages chimiques et la vitesse de vieillissement du tissu filtrant.
• Amélioration de l'efficacité de la filtration : maintien de la perméabilité du tissu filtrant et réduction de la durée du cycle de pressage du filtre.
• Économiser les coûts de main-d'œuvre : le fonctionnement automatique élimine le processus complexe de démontage et de nettoyage manuels.
• Réduire les temps d'arrêt : Un cycle de nettoyage court peut être automatiquement mis en œuvre en même temps que le cycle de pressage du filtre.

Conclusion

Le système de lavage automatique des toiles filtrantes améliore considérablement l'efficacité de filtration du filtre-presse, prolonge la durée de vie des toiles filtrantes et réduit la maintenance manuelle. Il convient au traitement des boues, au traitement chimique, à l'exploitation minière et à d'autres industries.
