Qu'est-ce qu'une vanne d'inversion électromagnétique de filtre-presse ?

Qu'est-ce qu'une vanne d'inversion électromagnétique de filtre-presse ?

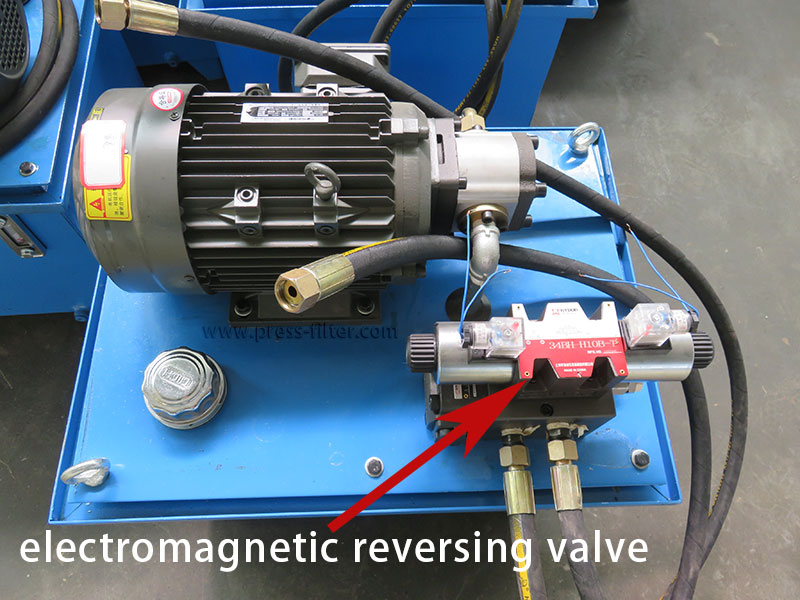

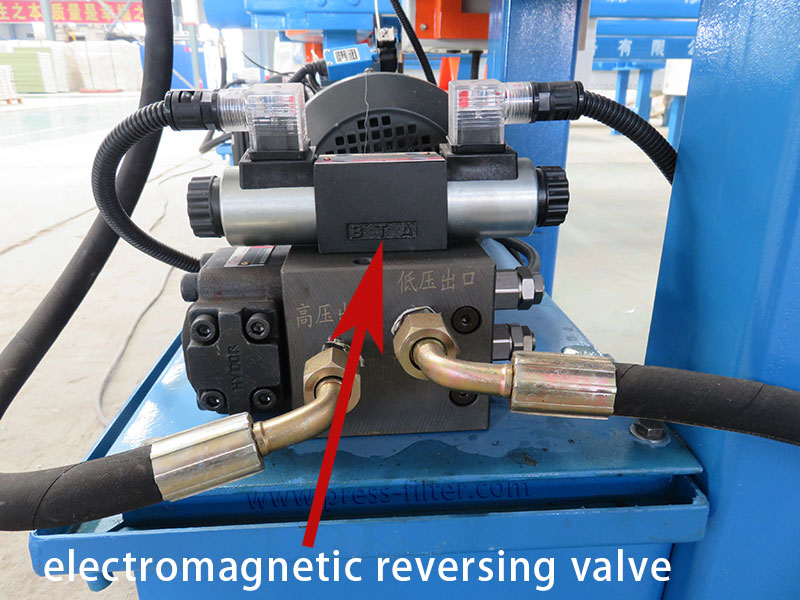

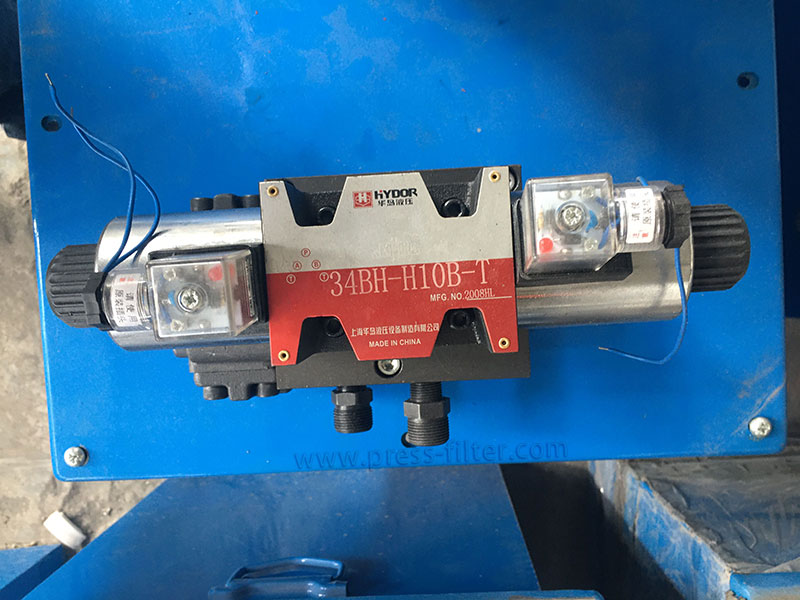

La vanne d'inversion électromagnétique du filtre-presse est un composant clé utilisé pour contrôler la direction du fluide dans le système hydraulique et est généralement utilisé dans le système de contrôle hydraulique du filtre-presse. Le filtre-presse est un dispositif utilisé pour la séparation solide-liquide, et la vanne électromagnétique d'inversion est responsable du contrôle de l'action du cylindre hydraulique pour réaliser le serrage, le desserrage ou le mouvement de la plaque filtrante.

Comment fonctionne une vanne d'inversion électromagnétique ?
Selon la méthode de contrôle, l'électrovanne d'inversion peut être divisée en trois voies à deux positions, quatre voies à deux positions, quatre voies à trois positions et autres types. Le choix spécifique dépend de la conception et des exigences de contrôle du filtre-presse.

La vanne d'inversion électromagnétique modifie la position du noyau de la vanne en activant et en désactivant l'électro-aimant, ce qui modifie le sens d'écoulement de l'huile hydraulique. Le noyau de la vanne dans différentes positions peut contrôler l'écoulement de l'huile hydraulique vers différentes conduites, réalisant ainsi le mouvement télescopique du cylindre hydraulique. Si la plaque filtrante ne peut pas être ouverte après le serrage du filtre-presse, il est possible que la vanne électromagnétique d'inversion soit cassée et qu'elle doive être réparée à temps.

Fonction du clapet d'inversion électromagnétique

Compression automatique

Lorsque la compression commence, le moteur de la station hydraulique et la vanne d'inversion électromagnétique sont mis sous tension, ce qui permet au moteur d'entraîner la pompe à huile, qui commence à fournir de l'huile à la chambre à haute pression du cylindre à huile. La pression de l'huile pousse la tige du piston vers l'avant, déplaçant la plaque de compression pour presser la plaque de filtre. Lorsque la pression atteint la limite supérieure fixée par le manomètre à contact électrique, le moteur et la vanne d'inversion électromagnétique sont mis hors tension et le moteur s'arrête automatiquement, entrant dans un état de maintien de la pression.

Déclenchement automatique

Une fois la filtration terminée, le moteur de la station de pompage et la vanne d'inversion électromagnétique sont mis sous tension. Le moteur entraîne la pompe à huile pour envoyer de l'huile dans la chambre basse pression du cylindre à huile, ce qui entraîne la rétraction de la plaque de compression par la tige de piston. Le moteur de la station de pompage et la vanne d'inversion électromagnétique sont mis hors tension lorsque la plaque de compression atteint le commutateur de fin de course. À ce stade, la pression du système est régulée par la soupape de décharge à action directe. Une fois le déchargement automatique terminé, le cycle est achevé.

Conclusion

En résumé, la vanne électromagnétique d'inversion est indispensable. Étant donné que la vanne électromagnétique d'inversion affecte directement l'état de fonctionnement du filtre-presse, sa fiabilité est cruciale. Une inspection et une maintenance régulières sont nécessaires. Sélectionnez une vanne électromagnétique d'inversion appropriée pour vous assurer que sa pression nominale, son débit et d'autres paramètres correspondent au système. En comprenant le rôle et le principe de la vanne électromagnétique d'inversion du filtre-presse, vous pouvez mieux entretenir et utiliser l'équipement du filtre-presse et garantir son fonctionnement efficace.
