Filtre à disque rotatif en fibre

Présentation du filtre à disque rotatif en fibre

Le filtre à disque rotatif en fibre est un dispositif utilisé dans la production industrielle d'eau, les eaux usées urbaines et le traitement initial des eaux de pluie pour éliminer les solides en suspension. Il se compose d'un équipement, de plusieurs disques filtrants, d'un dispositif de lavage à contre-courant, d'un dispositif d'évacuation des boues, d'un système de contrôle, etc.

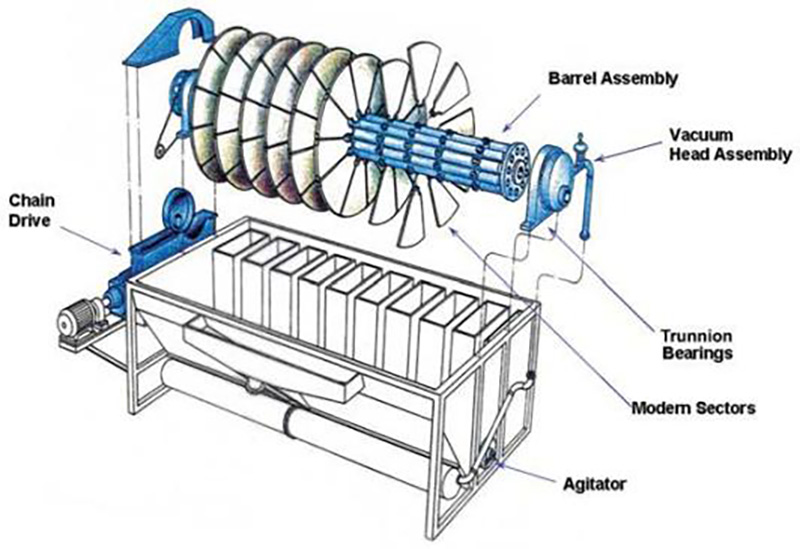

La structure du filtre à disque rotatif en fibre

Le filtre à disque rotatif en fibre se compose d'une armoire en acier, d'un disque filtrant, d'un mécanisme anti-aspiration, d'un cylindre central, d'un mécanisme de transmission, d'une commande électrique, d'une pompe, de vannes et de tuyauteries.

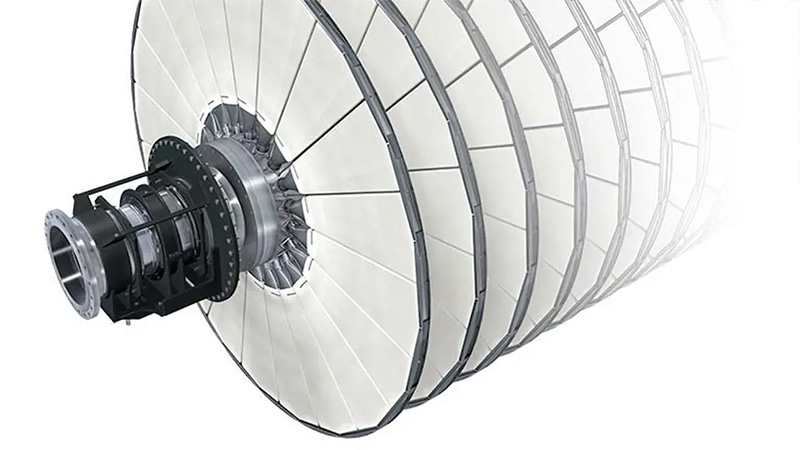

Disque filtrant : Une plaque circulaire est composée de six cadres en forme d'éventail, et chaque disque filtrant en forme d'éventail est attaché à un tissu filtrant, qui peut filtrer les résidus dans l'eau. La structure raisonnable facilite le démontage et l'installation du tissu filtrant.

Mécanisme d'aspiration : il est composé d'une boîte d'aspiration des boues, d'une canalisation, de pièces de fixation de la boîte d'aspiration des boues, etc. Il est utilisé pour l'aspiration et le rinçage des disques et des toiles filtrantes.

Tube central (arbre) : L'eau traitée (ou l'eau recyclée) s'écoule dans la zone de collecte de l'eau de sortie à travers le tube creux après le traitement. Le tube creux peut non seulement transporter l'eau traitée, mais aussi tourner pour entraîner le tissu filtrant, le disque filtrant à tourner pour la rétro-aspiration.

Mécanisme de rotation : composé d'un réducteur, d'une chaîne à pignons, utilisé pour entraîner la rotation du tube central et du disque filtrant.

Système électrique : composé d'un boîtier électrique, d'un automate programmable, d'un flotteur de niveau de liquide et d'autres composants de contrôle électrique, utilisé pour le lavage à contre-courant et l'évacuation des boues, le fonctionnement automatique et le réglage de la durée de fonctionnement du lavage à contre-courant, de l'intervalle de temps et de la durée d'évacuation des boues.

Pompe, vanne et pipeline : Elle est composée d'une pompe auto-amorçante, d'un pipeline et d'une vanne électrique, qui sont utilisés pour l'aspiration et le refoulement de la boue.

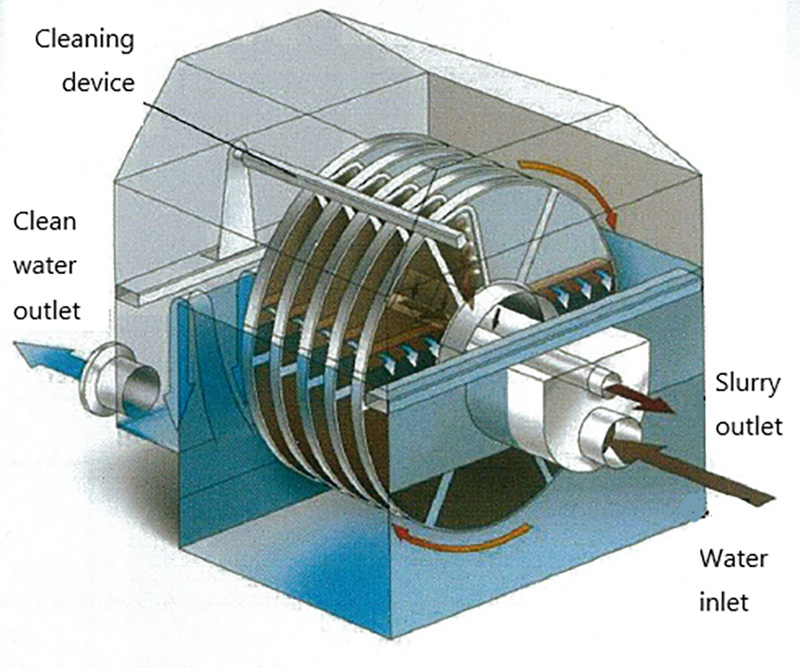

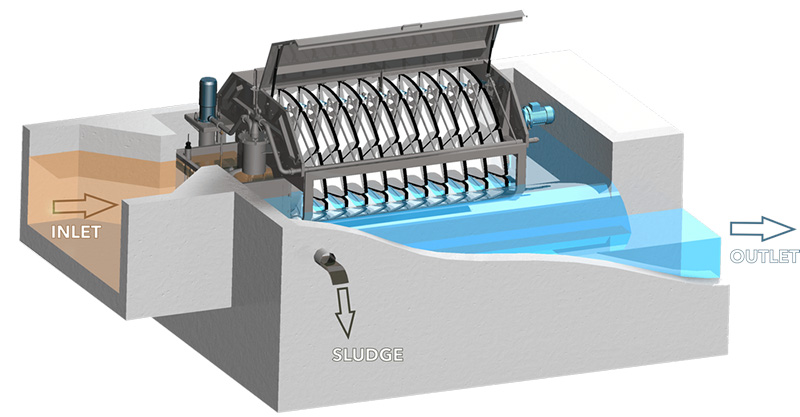

Le processus de fonctionnement du filtre à disque rotatif en fibre

Tout d'abord, l'eau brute pénètre dans le corps principal du filtre, et les solides en suspension et le ciment présents dans l'eau sont interceptés et adsorbés par le tissu filtrant de la plaque filtrante, et le tissu filtrant est composé de fibres à l'échelle micrométrique. Il présente les caractéristiques suivantes : dispositif, grand réservoir de filtration, faible débit d'évacuation des eaux usées, filtration continue et faible quantité de tissu filtrant.

Lorsque la valeur de consigne est atteinte, le signal de lavage à contre-courant est déclenché et entre dans la phase de lavage à contre-courant. La commande de lavage à contre-courant de l'appareil est composée d'une double commande de temporisation. L'eau propre intérieure lave le tissu filtrant de l'intérieur vers l'extérieur.

Lorsque le disque filtrant tourne, les matières en suspension capturées par le tissu filtrant sont éliminées et l'ensemble du disque filtrant est nettoyé. Une fois le lavage à contre-courant terminé, la vanne de lavage à contre-courant est fermée et la vanne d'évacuation des boues est ouverte, et les boues se trouvant au fond sont aspirées par le tuyau perforé sous pression négative.

Pendant le lavage à contre-courant et l'évacuation des boues, le dispositif est toujours en état de filtrage continu. Lorsque l'évacuation des boues est terminée, le dispositif revient à l'état de filtration statique.

L'appareil peut être connecté à l'internet des objets, obtenir des données de fonctionnement en temps réel, signaler les défauts et réaliser un contrôle à distance sans surveillance. Les filtres à disques rotatifs en fibre ont été largement utilisés dans la filtration de l'eau en circulation, les stations d'épuration urbaines, les traitements avancés et d'autres domaines.

Les avantages du filtre à disque rotatif en fibre

Filtration à haute efficacité : Le plateau tournant en fibre peut éliminer efficacement les solides en suspension et les particules solides grâce à la combinaison du tissu filtrant et de la couche de résidus de filtration. Les pores fins du tissu filtrant peuvent filtrer les minuscules particules, tandis que la couche de résidus filtrants peut intercepter les particules plus grosses. Cette approche de filtration combinée permet un traitement de l'eau et une séparation des particules solides très efficaces.

Grande capacité de traitement : Les équipements à plateau tournant en fibre ont généralement une plus grande capacité de traitement et peuvent traiter de grandes quantités d'eau ou d'eaux usées. Sa structure en disque et sa rotation continue permettent une utilisation efficace de la capacité de traitement et peuvent répondre aux exigences de traitement de flux et de charges élevés.

Fonctionnement automatisé : La table tournante pour fibres est généralement équipée d'un système de contrôle automatisé, qui peut fonctionner et nettoyer automatiquement en fonction des paramètres et des conditions définis. Cela permet de réduire les interventions manuelles et la surveillance, et d'accroître la stabilité et la fiabilité du traitement.

Faible consommation d'énergie et coût d'entretien : La consommation d'énergie de l'équipement à plateau tournant en fibre est relativement faible, car il s'appuie principalement sur la gravité et le mouvement mécanique pour réaliser le processus de filtration et de nettoyage, et ne nécessite pas d'apport d'énergie supplémentaire. En outre, les pores fins du tissu filtrant peuvent être maintenus par nettoyage, ce qui est relativement facile à entretenir et réduit les coûts de maintenance.

Faible encombrement : La table tournante pour fibres optiques est de conception compacte et occupe un espace relativement réduit. Elle présente donc un avantage dans les endroits où l'espace est limité, ce qui permet une installation et une disposition flexibles.

En général, la table tournante à fibres présente les avantages d'une grande efficacité, d'une grande capacité de traitement, d'un fonctionnement automatique, d'une faible consommation d'énergie et d'un faible coût de maintenance, ainsi que d'un faible encombrement dans le traitement de l'eau et des eaux usées, ce qui en fait un équipement de séparation solide-liquide couramment utilisé.

L'application du filtre à disque rotatif en fibre

Traitement des eaux usées industrielles : Le plateau tournant à fibres peut être utilisé pour la séparation solide-liquide et l'élimination des solides en suspension dans les eaux usées industrielles. Il convient à diverses industries, telles que le textile, l'agroalimentaire, l'industrie chimique, l'électronique, les produits pharmaceutiques, etc., et peut traiter les eaux usées contenant des particules en suspension, des sédiments ou une turbidité élevée.

Traitement de l'eau du robinet : Le plateau tournant en fibre peut être utilisé dans la phase de prétraitement de l'eau du robinet pour éliminer les solides en suspension, les substances troubles et les particules dans l'eau. Cela permet d'améliorer la qualité de l'eau du robinet, de réduire la charge des processus de traitement ultérieurs et de garantir un approvisionnement en eau propre et sûre.

Traitement de l'eau d'irrigation agricole : Dans les systèmes d'irrigation agricole, les tables tournantes en fibre peuvent être utilisées pour traiter les impuretés et les solides en suspension dans les sources d'eau d'irrigation, empêcher le blocage des équipements d'irrigation, protéger les cultures des particules et améliorer la qualité de l'eau d'irrigation.

Traitement de l'eau de piscine : Le plateau tournant en fibre peut être utilisé pour le traitement de l'eau de piscine afin d'éliminer les solides en suspension, les bactéries et les particules dans l'eau de la piscine pour assurer la clarté, la transparence, l'assainissement et la sécurité de l'eau de la piscine.

Traitement des eaux usées municipales : La table tournante en fibre peut être utilisée dans le processus de traitement primaire des stations d'épuration municipales pour éliminer les solides en suspension et les particules solides dans les eaux usées, réduire la charge des unités de traitement ultérieures et améliorer l'effet global du traitement.

Purification des sources d'eau : Le plateau tournant en fibre peut être utilisé pour la purification des sources d'eau telles que les rivières, les lacs et les réservoirs, et pour améliorer la qualité et la sécurité des sources d'eau.

Vérifier régulièrement le tissu filtrant : évaluer l'effet filtrant du tissu filtrant en observant la couleur du tissu filtrant et l'effet après le nettoyage. S'il est endommagé, il doit être remplacé à temps.

Veillez à contrôler le niveau d'eau : un niveau d'eau trop élevé ou trop bas affectera le fonctionnement normal de l'équipement, et évitez que la sortie d'eau de la pompe à eau ou la sortie de la toile filtrante ne soit submergée ou anhydre.

Veillez à la sécurité du fonctionnement : le personnel doit éviter tout contact avec le tissu filtrant ou les pièces rotatives pendant le fonctionnement.

Suivez le manuel d'utilisation : Assurez-vous de lire et de comprendre le contenu du manuel d'utilisation avant d'utiliser l'équipement, de le faire fonctionner et de l'entretenir conformément aux exigences.
